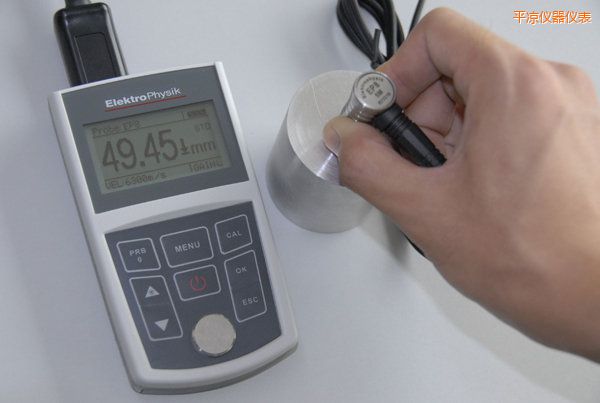

超聲波測厚儀 |
|
| 型 號：MiniTest 420 |
| 品 牌：德國EPK |
| 技術指標：示值精度：小于99.99mm時為0.01mm;大于100mm時為0.1mm |
 |
平涼超聲波測厚儀-MiniTest 420-德國EPK
-
高精準超聲波測厚儀
-
高阻抗雙晶探頭
-
脈沖－回波方式 量程達0.65-500mm
-
回波－回波方式(透過涂層測量) 量程達3-25mm
-
堅固的防靜電、防火塑料外殼。
-
快速測量金屬、塑料、玻璃、陶瓷等材料的厚度。
-
適合實驗室及工業現場使用。
-
適用于各種板材、管材、油罐、輸油管、鍋爐容器壁厚及其局部腐蝕、銹蝕的檢測。
-
適用于煉油、鋼鐵、冶金、造船、機械、化工、電力、原子能等各工業部門的產品檢驗。
MiniTest 400系列是德國EPK公司推出的最新型超聲波測厚儀。該系列產品具有使用簡便，速度快，超聲波測厚儀規格，可靠性高等特點。
標準配置 可選配置
儀器主機 小管徑探頭
帶連接電纜的探頭一支 管內壁探頭
耦合劑(75ml) 鑄鐵探頭
2節5號電池 高溫耦合劑等
通訊電纜，通訊軟件（僅限430/440）
塑料手提箱
中英文說明書
保修卡
技術參數
|
項目
|
參數
|
420
|
430
|
440
|
|
零位校準
|
開機自動零位校準
|
|
●
|
●
|
|
測量參數
|
發射－回波模式，量程0.65-500mm
|
標準測量：滿足常用的檢測要求
|
●
|
●
|
●
|
|
最小值測量：滿足曲面或需要選擇最小值的測量環境
|
●
|
●
|
●
|
|
差分測量：顯示實際測量值與設定標準值的差值
|
|
●
|
●
|
|
平均測量：提供2-9點的測量平均值
|
|
●
|
●
|
|
上下限測量：極限報警
|
|
●
|
●
|
|
回波－回波模式，量程3-25mm
|
透過涂層測量基體厚度
|
|
|
●
|
|
快速掃查模式
|
適用于高溫或需要提高測量速度的測量環境，每秒10次的測量，可以同時顯示測量中的最大值和最小值
|
|
●
|
●
|
|
數據存儲
|
10組5000個數據，動態分配
|
|
●
|
●
|
|
數據輸出
|
USB接口，通過USB接口上傳儀器中存儲的數據到計算機
|
|
●
|
●
|
|
顯示信息
|
測量值，聲速值，探頭型號，電池電量，混凝土超聲波測厚儀，當前數據組
|
|
示值精度
|
小于99.99mm時為0.01mm;大于100mm時為0.1mm
|
|
單位
|
公制/英制
|
|
聲速范圍
|
1000m/s - 9999m/s
|
|
增益
|
自動；手動可調
|
|
聲速測量
|
確定未知聲速材料的聲速，超聲波測厚儀操作原理，預置9種常用材料聲速值
|
|
探頭識別
|
自動識別探頭
|
|
關機選擇
|
可選擇2分鐘，5分鐘自動關機或選擇不自動關機
|
|
外形尺寸
|
130 × 73 × 24 mm(L×W×H)
|
|
重量
|
約190g
|
|
工作溫度
|
-20至50攝氏度
|
|
電池
|
兩節5號電池，電量顯示，電量不足報警
|
|
工作時間
|
不間斷測量不少于80小時
|
|
顯示屏
|
128×64 背光
|
可選探頭：
|
型號
|
晶體直徑
|
頻率
|
測量范圍
|
工作溫度
|
簡介
|
|
U5.0E
|
8MM
|
5.0MHZ
|
3-25MM(E-E)
0.8-300MM(T-E)
|
-12～+60℃
|
440標配探頭，440獨有探頭，具有透過涂層測量模式。最小測量管外徑20mm
|
|
U10.0
|
4MM
|
10.0MHZ
|
0.65-20MM
|
-12～+60℃
|
小管徑探頭。最小測量管外徑10mm
|
|
U7.5
|
6MM
|
7.5MHZ
|
0.65-50MM
|
-12～+60℃
|
主要用于薄壁及小弧面的測量. 最小測量管外徑15mm
|
|
U5.0
|
8MM
|
5.0MHZ
|
0.8-350MM
|
-12～+60℃
|
420,430標配探頭，主要用于測量表面為平面或者較大弧度的材料。最小測量管外徑20mm
|
|
U2.0
|
12MM
|
2.0MHZ
|
2.0-500MM
|
-12～+60℃
|
粗晶探頭，主要用于鑄鐵等粗晶材質的測量。最小測量管外徑30mm
|
|
U5.0HT
|
13MM
|
5.0MHZ
|
3.0-200MM
|
-12～+350℃
|
高溫探頭，主要用于測量溫度小于350℃的材料的測量，
注：測量時晶體與被測高溫物體的接觸時間不得大于5S。最小測量管外徑25mm
|
注：另有管內壁探頭可選。
|
